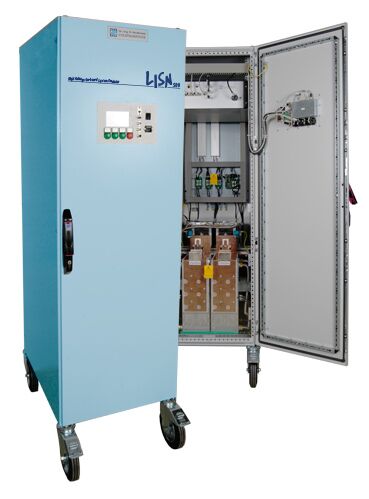

HV-Bordnetznachbildung LISN500
Nachbildung der Bordnetzimpedanz
Die LISN500 (Line Impedance Stabilization Network) ist ein Netzwerk zur Nachbildung der DC-Bordnetzimpedanz, um Messungen an Komponenten mit Hochvolt-Gleichstromversorgung auf Prüfständen unter reproduzierbaren Bedingungen durchzuführen. Die LISN500 erfüllt die Anforderungen der Normen für elektrisch angetriebene Straßenfahrzeuge ISO21498, MBN11123 und vergleichbare.
Hauptmerkmale:
- Die Widerstandswerte können durch Steckbrücken zwischen 2 x 25 mΩ, 2 x 50 mΩ, 2 x 75 mΩ
und 2 x 100 mΩ umgestellt werden. - Entkopplungskondensator am DC-Eingang
- Wasserkühlung
- Aktive Entladung des Entkopplungskondensators, vom Prüfstand über CAN oder Nothalt gesteuert
- Messung der internen Kühlkörper- und Wassertemperaturen mit Grenzwertüberwachung
- Display zur Anzeige von Statusmeldungen und der gemessenen Temperaturen
- Galvanisch getrennte CAN-Schnittstelle zum Auslesen von Temperaturen, Fehlermeldungen und zum Ansteuern der Entladung
