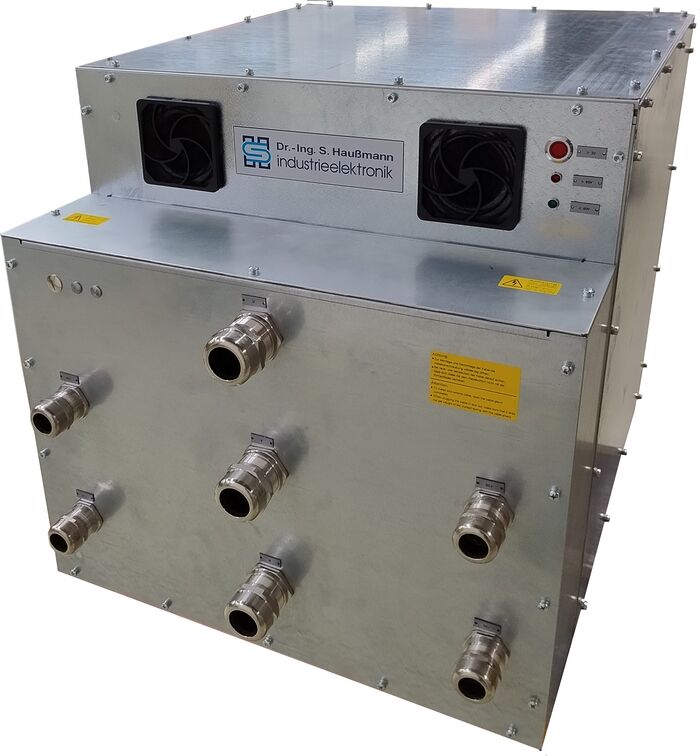

Prüfstandsinverter UPI850-3L

3-Level (T-Type) Topologie
Leistungselektronik mit IGBT und passender Treiberansteuerung
Steuerung und Messwerterfassung über Steuereinschub mit integrierter dSPACE-MicroLabBox® und 50pol DSub-Anschlüssen
Spannungserfassung AC und DC-seitig (± 0,6%, 0 – 800 kHz)
DC- und AC-Stromerfassung (± 1%, 0 – 72 kHz)
Kühlkörpertemperaturmessung
Anschlussmöglichkeiten für Resolver und Inkrementalencoder über Interfacekarten
Schutz vor Überstrom und Überspannung
DC-Stromversorgung über Batteriesimulator oder Fahrzeugbatterie möglich
Interne FPGA-Logik zum Eigenschutz (heißer Zweig, Kühlkörpertemperatur)
Balancer zur Symmetrierung der Zwischenkreise
